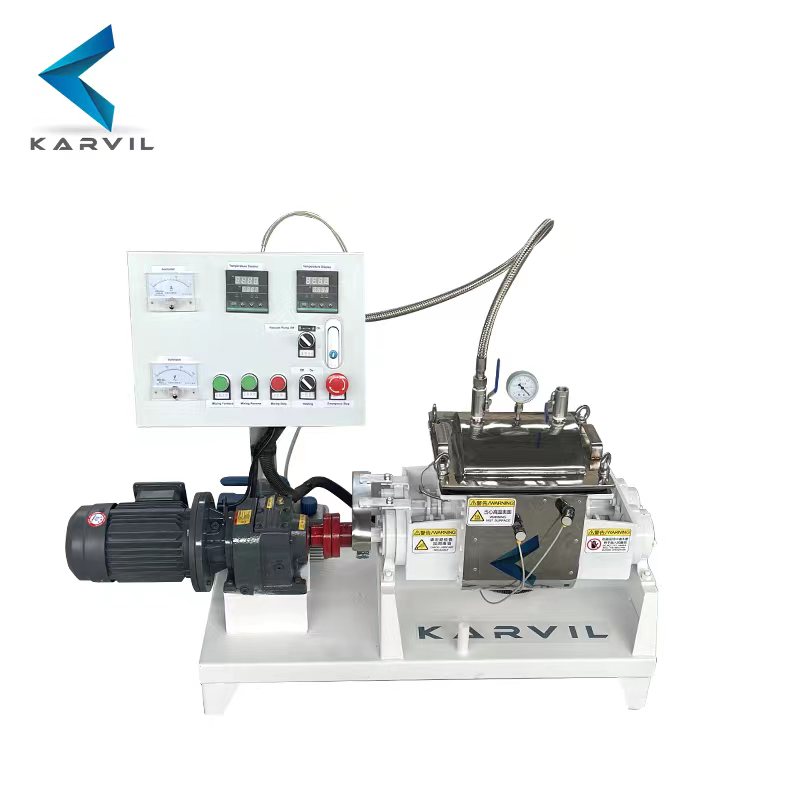

Você já se perguntou como as indústrias misturam materiais espessos e pegajosos de maneira eficiente? Conheça o Sigma Blade Mixer , uma potência em mixagem industrial. Esta máquina exclusiva é excelente na mistura de substâncias de alta viscosidade, cruciais para adesivos, produtos alimentícios e muito mais. Nesta postagem, você aprenderá o que é um Sigma Blade Mixer e por que ele é vital em vários setores.
O misturador de lâminas sigma opera principalmente em um mecanismo de cisalhamento, o que o torna altamente eficaz para misturar materiais de alta viscosidade. A chave para o seu funcionamento está nas lâminas em forma de sigma entrelaçadas. Essas lâminas são projetadas para girar uma em direção à outra dentro de uma tigela dupla em forma de calha, criando intensas forças de cisalhamento.
Essa ação de cisalhamento acontece porque as lâminas se movem muito próximas, quase se tocando, mas sem contato. À medida que as lâminas giram, elas puxam o material entre elas, apertando-o e esticando-o. Esse processo amassa bem o material, desfazendo os grumos e garantindo uma mistura uniforme. A ação de mistura não é apenas de cisalhamento; também envolve movimento em massa, alongamento, dobramento, divisão e recombinação do material. Esta combinação ajuda no manuseio eficaz de substâncias pegajosas, pastosas ou altamente viscosas.
O formato das lâminas desempenha um papel crucial. O formato sigma permite que o material flua continuamente das laterais da calha em direção ao centro, garantindo que não haja zonas mortas onde o material possa permanecer sem mistura. As lâminas giram em velocidades fixas, muitas vezes com velocidades diferentes para cada lâmina para aumentar o efeito de amassamento. O material é continuamente puxado e comprimido contra as lâminas, a sela e as paredes laterais da calha, o que melhora ainda mais a qualidade da mistura.
Durante a operação, pós ou massas viscosas são introduzidas por cima. As lâminas esmagam a massa, enrolam-na sobre si mesma, esmagam-na novamente e rasgam-na. Este ciclo se repete, criando um efeito completo de mistura e amassamento. O acionamento de velocidade fixa garante uma mistura consistente, enquanto a folga estreita entre as lâminas e as paredes da calha maximiza a força de cisalhamento.
Este princípio permite que o misturador de lâminas sigma manuseie materiais com viscosidades que chegam a até 10 milhões de centipoises, tornando-o ideal para indústrias que exigem misturas pesadas, como adesivos, massas alimentícias e compostos de borracha.
Dica: Para maximizar a eficiência do seu misturador de lâminas sigma, certifique-se de que as lâminas sejam mantidas adequadamente e que as folgas sejam verificadas regularmente para manter a ação de cisalhamento ideal.
A construção do misturador de lâminas sigma é fundamental para sua capacidade de lidar com materiais espessos e pegajosos com eficiência. No centro de seu design está a tigela estacionária em formato de calha dupla . Esta tigela fornece um recipiente robusto onde a mistura acontece. Geralmente é feito de materiais duráveis, como aço inoxidável , 304 ou aço inoxidável 316 . Esses materiais resistem à corrosão e ao desgaste, garantindo que o misturador dure muito, mesmo sob uso intenso.
A tigela geralmente tem uma jaqueta cobrindo os dois lados . Esta camisa permite aquecimento ou resfriamento durante o processo de mistura. Por exemplo, o aquecimento pode amolecer um material para facilitar a mistura, enquanto o resfriamento pode evitar o superaquecimento que pode estragar o produto. Alguns modelos também vêm com tampa anti-poeira ou até mesmo opção de aspirador, o que ajuda a manter o ambiente limpo e controla a poeira ou vapores durante a mistura.
Dentro da tigela, duas lâminas em formato sigma são montadas horizontalmente, uma em cada calha. Essas lâminas são feitas de peças fundidas de aço e cuidadosamente acabadas para garantir um funcionamento suave. Eles giram para dentro e são colocados com uma folga próxima às paredes do recipiente. Este ajuste apertado é crucial porque cria a intensa ação de cisalhamento necessária para amassar e misturar completamente materiais de alta viscosidade.
As lâminas são conectadas a um acionamento de velocidade fixa , garantindo movimento consistente durante a operação. Para reduzir o desgaste, o misturador utiliza um empurrador de bucim com uma bucha metálica . Esta configuração minimiza o atrito nos eixos das lâminas, prolongando sua vida útil e mantendo uma rotação suave.
Todo o conjunto do misturador é montado em um suporte fabricado em aço resistente . Este suporte suporta a máquina, absorve vibrações e ajuda a manter baixos os níveis de ruído durante a mixagem. O misturador é carregado por cima e o descarregamento é feito inclinando todo o recipiente por meio de um acionamento de cremalheira e pinhão . Esse recurso de inclinação facilita a remoção do material misturado sem manuseio manual, melhorando a segurança e a eficiência.
Principais destaques da construção:
Tigela dupla em forma de calha feita de metais resistentes à corrosão.
Lados encamisados para aquecimento ou resfriamento.
Capas livres de poeira ou prontas para vácuo.
Duas lâminas fundidas em aço em forma de sigma com folga estreita.
Sistema de acionamento de velocidade fixa.
Empurrador de glândula com bucha de metal para fricção reduzida.
Suporte fabricado em aço para estabilidade e redução de ruído.
Tigela inclinável para facilitar o descarregamento.
Esses recursos de construção se combinam para tornar o misturador de lâminas sigma robusto, confiável e ideal para misturar materiais resistentes e viscosos em indústrias como adesivos, processamento de alimentos e produtos farmacêuticos.
Os misturadores de lâminas Sigma utilizam lâminas especialmente projetadas que desempenham um papel vital em sua eficiência e eficácia. Os dois principais tipos de lâminas que você encontrará nesses mixers são a Two Wing Blade e a Sigma ou Z-form Blade . Cada design ajuda o misturador a lidar com materiais grossos, pegajosos e semelhantes a massa, promovendo um fluxo constante de material e uma mistura completa.
A lâmina de duas asas apresenta dois braços largos que se estendem da haste da lâmina. Esses braços percorrem o material, empurrando-o e puxando-o das paredes da calha em direção ao centro. Esta ação garante que o material se mova continuamente e evita zonas mortas onde a mistura pode ser incompleta. A ampla superfície das asas proporciona um forte efeito de amassamento, perfeito para substâncias altamente viscosas, como adesivos ou massa.
Este design de lâmina é simples, mas eficaz, permitindo que o misturador lide com massas pegajosas sem entupimento ou consumo excessivo de energia. A lâmina de duas asas também ajuda a quebrar grumos, aplicando forças de cisalhamento consistentes à medida que gira.
A lâmina sigma, em formato da letra grega sigma (Σ), é o design clássico da lâmina que dá nome ao misturador. Às vezes chamada de lâmina em forma de Z devido ao seu formato em zigue-zague, ela apresenta braços angulados que se entrelaçam intimamente com a lâmina oposta. Este entrelaçamento próximo cria intensas forças de cisalhamento e amassamento, puxando o material através de uma abertura estreita.
A lâmina em forma de Z é excelente para dobrar e esticar o material, o que aprimora o processo de mistura. Seu formato promove um fluxo constante das laterais da calha em direção ao centro, garantindo que nenhuma parte do lote permaneça sem mistura. Este design de lâmina é especialmente útil para materiais extremamente viscosos ou pegajosos que requerem amassamento pesado.
Ambos os tipos de lâminas são montados horizontalmente na tigela misturadora de canal duplo. Eles giram para dentro, um contra o outro, criando uma poderosa zona de cisalhamento entre as lâminas e as paredes do recipiente. A forma e o movimento das lâminas puxam, esmagam, rasgam e amassam o material repetidamente.
Esta ação contínua ajuda:
Quebre pedaços e aglomerados
Misture pós e massas viscosas uniformemente
Evite o acúmulo de material nas paredes da calha
Garantir textura e qualidade consistentes no produto final
O mecanismo de acionamento de um misturador de lâminas sigma é crucial para sua operação eficiente, especialmente ao manusear materiais de alta viscosidade. Normalmente, o misturador é alimentado por um motor do tipo TEFC (Totally Enclosed Fan Cooled) ou um motor TEFC à prova de chamas para ambientes perigosos. Esses motores geralmente operam a uma velocidade em torno de 440 RPM . O motor é conectado a uma caixa redutora de fabricante renomado, que ajusta a velocidade e o torque aos níveis necessários para o processo de mistura.
A caixa de engrenagens aciona engrenagens de dentes retos com dentes cortados à máquina, garantindo uma transmissão de potência suave e confiável. Essas engrenagens conectam o motor às duas lâminas sigma dentro da tigela da batedeira, permitindo que girem em direções opostas. Todo o conjunto de acionamento é fechado em uma caixa protegida para garantir a segurança e facilitar a lubrificação com graxa para um desempenho duradouro.
O processo de mistura começa com a introdução de pós ou massas viscosas do topo da calha. Como a mistura a seco pode gerar poeira e a granulação úmida pode causar evaporação, o corpo do misturador é coberto para conter a poeira e manter a integridade do processo.
À medida que o motor aciona as lâminas, as lâminas em formato sigma realizam uma série de ações:
Esmagando a massa contra as paredes da calha.
Rolar o material sobre si mesmo para promover uniformidade.
Esmagando novamente para quebrar os caroços.
Rasgar e cisalhar a massa entre lâminas móveis e superfícies estacionárias.
Esta ação contínua de amassamento puxa, estica e dobra o material, melhorando a qualidade da mistura. As lâminas giram em velocidades fixas, mas frequentemente em velocidades diferentes umas em relação às outras. Esta velocidade diferencial melhora o efeito de amassamento variando as forças de cisalhamento aplicadas ao material.
O design e a robustez das lâminas afetam a eficiência da mistura. Algumas lâminas apresentam bordas serrilhadas para aumentar a ação de trituração, quebrando ainda mais pedaços ou aglomerados difíceis. A folga estreita entre as lâminas e as paredes da calha maximiza as forças de cisalhamento, garantindo uma mistura completa.
No geral, o sistema de acionamento fornece potência consistente e de alto torque às lâminas, permitindo que o misturador de lâminas sigma manuseie materiais desafiadores como adesivos, compostos de borracha e massas com viscosidades de até 10 milhões de centipoises.
Os misturadores de lâminas Sigma vêm com recursos projetados para lidar com tarefas de mistura exigentes, especialmente para materiais de alta viscosidade. Sua capacidade varia amplamente, normalmente desde lotes pequenos até 5.000 litros (1.321 galões) . Para necessidades industriais maiores, os modelos personalizados podem atingir capacidades de até 10.000 litros (2.642 galões) . Essa ampla variedade os torna versáteis para diversas escalas de produção, desde pequenos laboratórios até grandes fábricas.
O design desses misturadores segue padrões internacionais como CODAP e ASME, garantindo segurança, confiabilidade e conformidade com as regulamentações do setor. Esta conformidade é crucial para indústrias como a farmacêutica e a de processamento de alimentos, onde a higiene e a segurança são fundamentais.
Uma característica de destaque é o design modular . Isso significa que o misturador pode ser facilmente personalizado para atender às necessidades específicas da aplicação. A modularidade permite que os fabricantes adicionem ou removam componentes, ajustem tamanhos ou modifiquem recursos como tipos de lâminas e sistemas de acionamento sem redesenhar a máquina inteira. Essa flexibilidade ajuda as empresas a otimizar seus processos sem incorrer em custos elevados com equipamentos totalmente novos.
O gerenciamento da temperatura é outro aspecto crítico. A do misturador é revestida em dois lados tigela dupla , permitindo aquecimento ou resfriamento durante a mistura. Esse recurso é essencial ao trabalhar com materiais sensíveis à temperatura. Por exemplo, o aquecimento pode amolecer certos compostos para facilitar a mistura, enquanto o resfriamento evita o superaquecimento que pode degradar o produto. O design encamisado garante que o controle de temperatura seja uniforme e eficiente, melhorando a qualidade do produto.
Além disso, alguns modelos oferecem acionamentos independentes do braço da lâmina . Essas unidades podem girar em velocidades diferentes e a relação de velocidade é ajustável. Esta capacidade melhora a ação de amassamento variando as forças de cisalhamento, tornando o processo de mistura mais completo e adaptável a diferentes viscosidades de materiais.
As opções de carga e descarga também aumentam a versatilidade do misturador. Você pode escolher entre unidades estacionárias ou unidades inclináveis para facilitar o manuseio de materiais. Alguns modelos ainda contam com sistemas de descarga com válvula inferior , que permitem uma descarga rápida e limpa, reduzindo o trabalho manual e os riscos de contaminação.
Para processos especializados, estão disponíveis Eles combinam mistura e extrusão em uma máquina, útil para certos compostos de borracha ou plástico. modelos de extrusoras mono-rosca .
Resumo dos principais recursos:
Capacidade de 5.000 a 10.000 litros (tamanhos personalizados disponíveis)
Construído de acordo com padrões internacionais como CODAP, ASME
Design modular para fácil personalização
Calha encamisada para aquecimento ou resfriamento
Acionamentos independentes do braço da lâmina com taxas de velocidade ajustáveis
Escolha de unidades de descarga de válvula estacionárias, inclináveis ou inferiores
Opções de extrusora monoparafusa para mistura e extrusão combinadas
Os misturadores de lâminas Sigma são altamente versáteis e são amplamente utilizados em vários setores. Sua capacidade de lidar com materiais de alta viscosidade, pegajosos e semelhantes a massa os torna ideais para muitas aplicações especializadas.
Os adesivos geralmente exigem uma mistura completa de componentes espessos e pegajosos para obter uniformidade e desempenho. Os misturadores de lâminas Sigma se destacam aqui devido à sua forte ação de cisalhamento e amassamento, que quebra grumos e mistura resinas, cargas e aditivos de maneira eficaz. Isso garante que o adesivo tenha a consistência e as propriedades de adesão corretas.
Na indústria alimentícia, os misturadores sigma manipulam massas, pastas e produtos de confeitaria como maçapão e pastas de açúcar. Por exemplo, a massa de biscoito se beneficia da capacidade da batedeira de amassar sem superaquecer ou danificar os ingredientes. A tigela encamisada permite o controle da temperatura, o que é crucial para produtos alimentícios sensíveis ao calor. Além disso, a batedeira é usada para gomas de mascar e misturas para panificação, onde textura e consistência uniformes são vitais.
A fabricação farmacêutica exige mistura precisa de pós e massas viscosas para comprimidos, pomadas e cremes. Os misturadores de lâminas Sigma proporcionam mistura e amassamento uniformes, essenciais para eficácia e qualidade consistentes do medicamento. Podem misturar ingredientes ativos com excipientes, garantindo homogeneidade sem degradar compostos sensíveis.
Na indústria química, os misturadores sigma lidam com materiais como pastas de carbono, compostos de vedação, mástiques e borracha de silicone. Seu design robusto permite misturar substâncias resistentes como borracha butílica e massas de resina de fibra de vidro. A ação de cisalhamento do misturador garante dispersão completa de pigmentos e cargas em tintas e produtos pigmentados.
Outras aplicações notáveis incluem:
Cerâmica : Mistura de argila e aditivos uniformemente para moldagem.
Explosivos : Mistura segura de materiais sensíveis sob condições controladas.
Preparações do rebolo : Mistura homogênea de materiais abrasivos.
Sabões e detergentes : Combinação de óleos, gorduras e produtos químicos em lotes uniformes.
A capacidade do misturador de lâminas sigma de trabalhar com viscosidades de até 10 milhões de centipoises o torna adequado para esses processos exigentes.
Dica: Ao usar misturadores de lâminas sigma para produtos alimentícios ou farmacêuticos, sempre garanta protocolos adequados de limpeza e higienização para manter a segurança e a conformidade do produto.
O misturador de lâminas sigma oferece diversas vantagens, tornando-o popular para misturar materiais altamente viscosos. Uma grande vantagem é o mínimo espaço morto durante a mixagem . O design da calha dupla e das lâminas sigma entrelaçadas garante que quase todo o material seja movido e amassado continuamente. Isto reduz o desperdício e evita bolsas não misturadas, o que é crucial quando se trabalha com substâncias pegajosas ou semelhantes a massa.
Outro benefício é a sua capacidade de lidar com materiais de altíssima viscosidade , até 10 milhões de centipoises. Isso o torna ideal para indústrias como adesivos, compostos de borracha e massas alimentícias. A forte ação de corte e amassamento criada pelo espaço estreito entre as lâminas e as paredes da calha garante uma mistura completa e uma textura uniforme.
A construção robusta do misturador e o acionamento de velocidade fixa proporcionam desempenho consistente. A velocidade fixa garante uma ação de amassamento constante e sem flutuações, o que pode ser importante para a qualidade repetível do produto.
No entanto, existem algumas desvantagens a serem consideradas. Uma delas é a operação em velocidade fixa . As lâminas giram a uma velocidade constante, o que limita a flexibilidade. Alguns materiais podem beneficiar de velocidades variáveis para otimizar a mistura ou reduzir o consumo de energia. A velocidade fixa significa que o misturador pode não ser ideal para todos os tipos de materiais ou processos que requerem ajustes de velocidade.
Outra desvantagem é o alto consumo de energia . Em comparação com outros misturadores, os misturadores de lâminas sigma consomem mais energia, normalmente variando de 45 a 75 kW por metro cúbico de material misturado. Isto pode aumentar os custos operacionais, especialmente para a produção em grande escala.
Além disso, o misturador não foi projetado para extrusão, a menos que seja especificamente configurado como uma variante de extrusora amassadeira de braço duplo. Isso limita seu uso se a extrusão fizer parte do seu processo.
Em resumo, os misturadores de lâminas sigma são excelentes na mistura completa de massas pegajosas e viscosas com o mínimo de desperdício. Mas sua velocidade fixa e alta necessidade de potência podem representar desafios dependendo da sua aplicação.
O misturador de lâminas sigma mistura efetivamente materiais de alta viscosidade por meio de ação de cisalhamento e entrelaçamento de lâminas. Sua construção robusta e capacidade de lidar com viscosidades de até 10 milhões de centipoises o tornam ideal para diversas indústrias. Apesar do alto consumo de energia e da velocidade fixa, sua eficiência na mistura de substâncias pegajosas é incomparável. Olhando para o futuro, os misturadores de lâminas sigma continuarão a evoluir, oferecendo mais personalização e eficiência. A Karvil fornece misturadores de lâminas sigma avançados, garantindo desempenho e valor ideais para indústrias que exigem soluções de mistura precisas.
R: Os misturadores de lâminas Sigma são ideais para manusear substâncias pegajosas semelhantes a massa, oferecendo mistura completa e textura uniforme, crucial em indústrias como adesivos e processamento de alimentos.
R: Os benefícios incluem espaço morto mínimo, manuseio eficaz de materiais de alta viscosidade e construção robusta para desempenho de mistura consistente.
R: O custo de um misturador Sigma Blade varia de acordo com o tamanho, capacidade e recursos personalizados, normalmente variando de milhares a dezenas de milhares de dólares.
